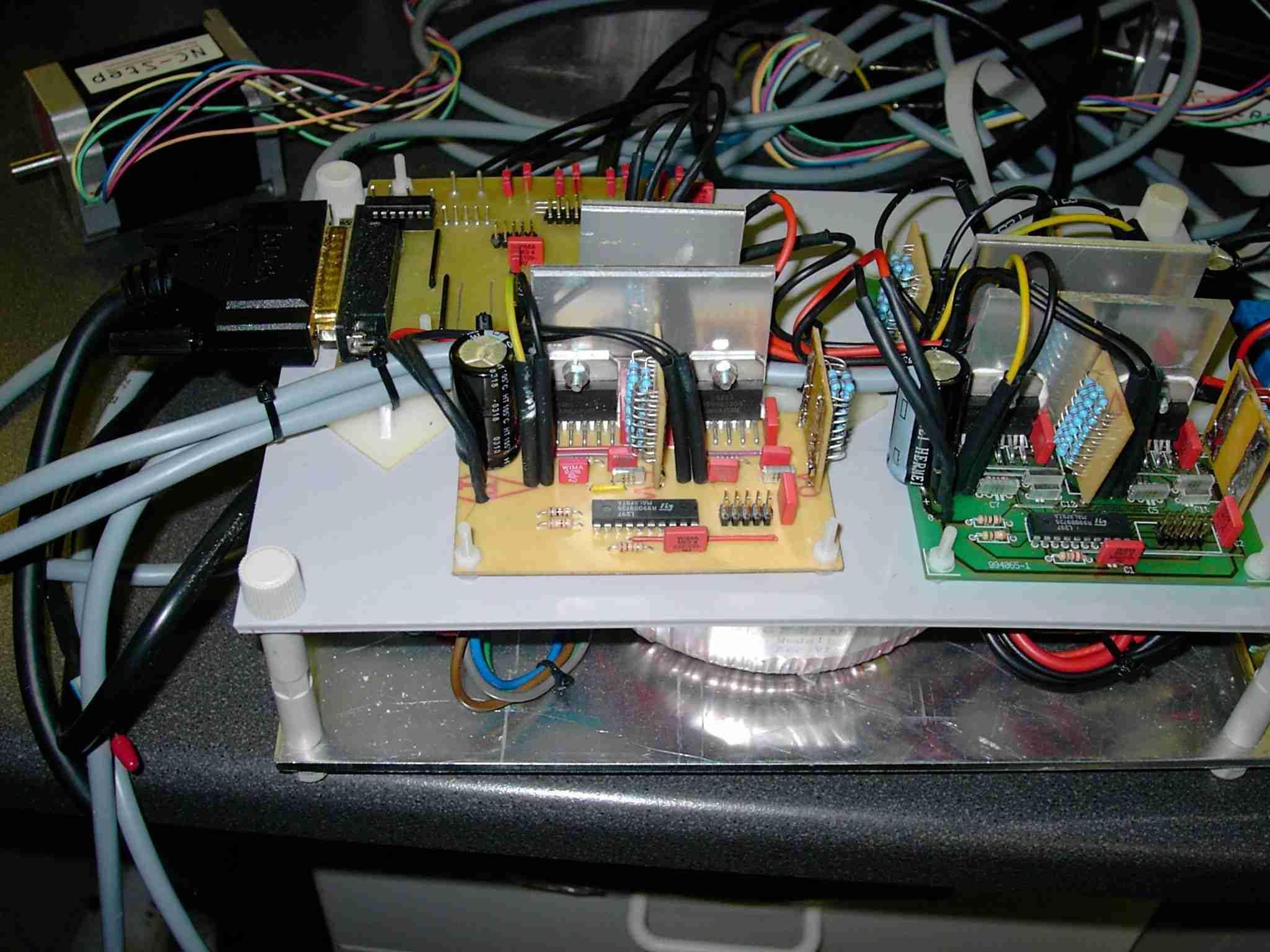

Op aanraden van Luberth heb ik stappenmotordriver gemaakt met de L297 & L6203 IC's. Deze schakeling is beschreven in de onderstaande elektuur.
Elektuur L297 + L6203
1Axis 42Volt 4Amp Bipolar
full & half step
Elektuur 1999 Nr429/430 page36/37

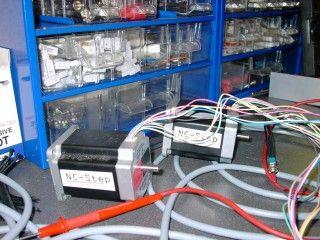

De IC's en 3 stappenmotors heb ik besteld bij NC-Step. Ik betaalde toen over de 125 euro per stappenmotor. :-)

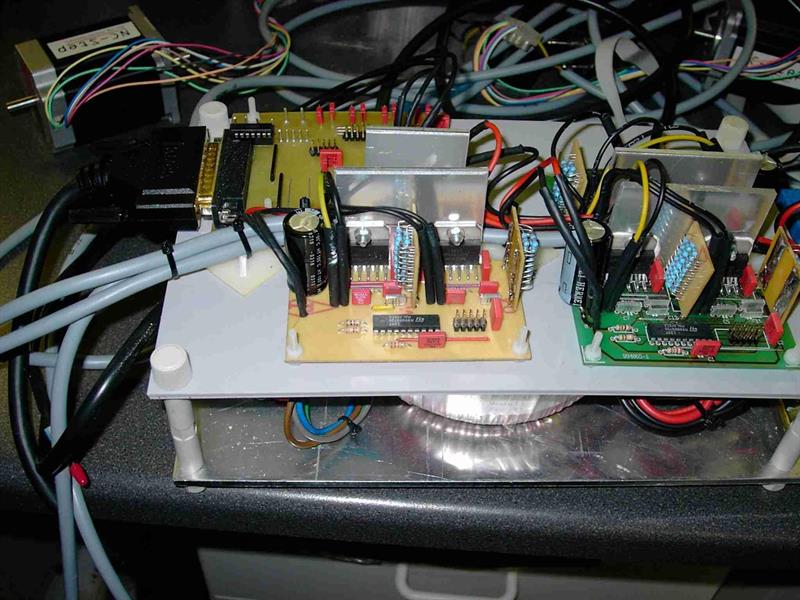

(Click op het plaatje)
Het enigste probleem was de weerstanden van een 0,5 ohm / 3 Watt. Want er werd mijn aangeraden geen draadgewonden weerstanden te gebruiken. Deze niet-draadgewonden weerstanden waren nergens te vinden. Wel had "Dil elektronica" in rotterdam inductie vrije weerstanden, maar dan kwamen alleen de weerstanden voor de drie printjes al op 37 euro, en dat vond ik een beetje erg veel. Nu heb ik gewone weerstanden genomen. Ik heb, op een klein printje, 14 weerstanden van 6,8 ohm / 0,25 watt paralel gezet. Dat is ook 0,5 ohm en 3,5 watt. Wel heb ik de weerstanden een beetje ruim uit elkaar gezet, zodat deze wel hun warmte kwijt kunnen.

---
